VAN PHAO

Thông số kỹ thuật

Mã Hàng
D100
Product Code
Kích Thước
DN50 - DN300
Size Range
Tiêu Chuẩn Thiết Kế
BS 5163-2
BS EN 1074-5
Design Standard
Khoảng Cách Giữa 2 Mặt Bích
BS EN 558-1 TABLE1 SERIES 3
ISO 5752 TABLE 1 SERIES 3
ASME B16.10
Face To Face Standard
Tiêu Chuẩn Mặt Bích/Kết Nối
BS EN 1092-2
ISO 7005-2
ASME B16.42
JIS B2220
Connection/Flange Standard
Áp Suất Làm Việc
PN10/PN16
JIS 10K/16K
ANSI 150-LB
Pressure Rating
Nhiệt Độ Làm Việc
-10 ~ 80 ºC
Working Temp
Môi Trường Làm Việc
Nước, Nước Thải, Nước Nhiễm Mặn
Working Flow

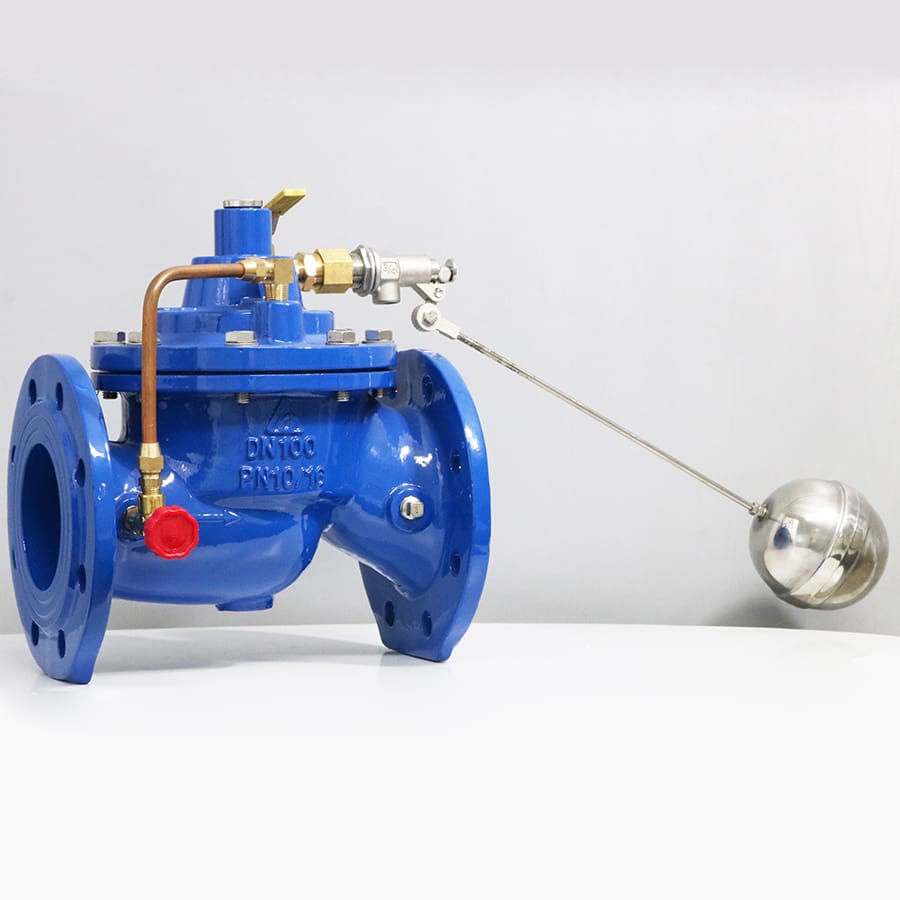

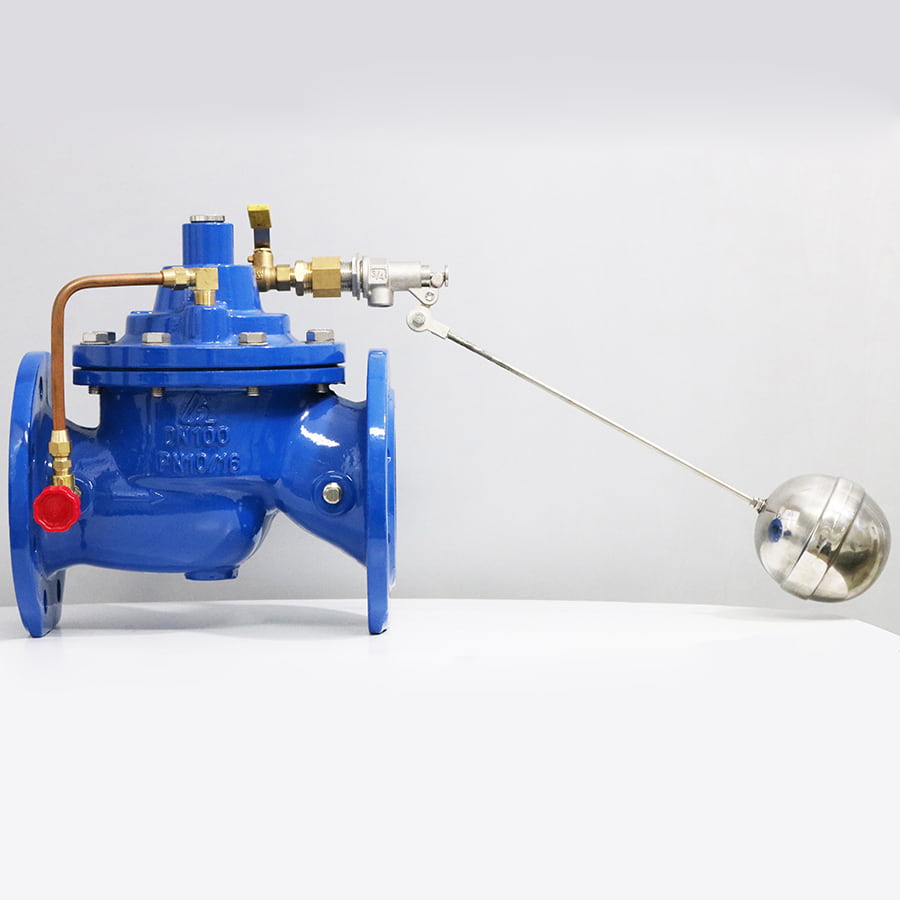

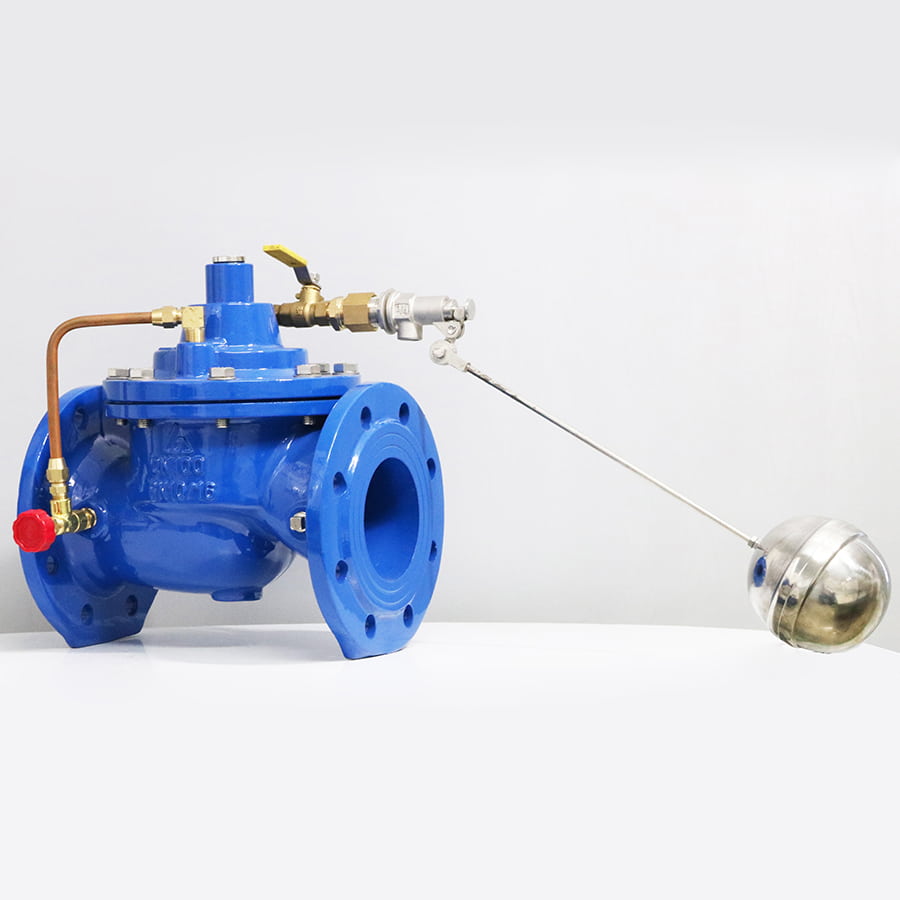

Van phao Shin Yi là một loại van thủy lực dùng điều chỉnh mực nước trong hồ, bể chứa..., hoạt động hoàn toàn tự động dựa vào áp lực dòng nước, điều chỉnh mực nước chính xác nhờ hoạt động lên xuống của phao. Van phao được ứng dụng phổ biến trong các bể chứa dân dụng và công nghiệp, van được kết nối vào hệ thống dạng mặt bích.

Cấu tạo:

Van phao được cấu tạo bởi 05 thành phần chính là thân van và nắp, ty van, lá van, hệ thống ống dẫn, hệ thống phao.

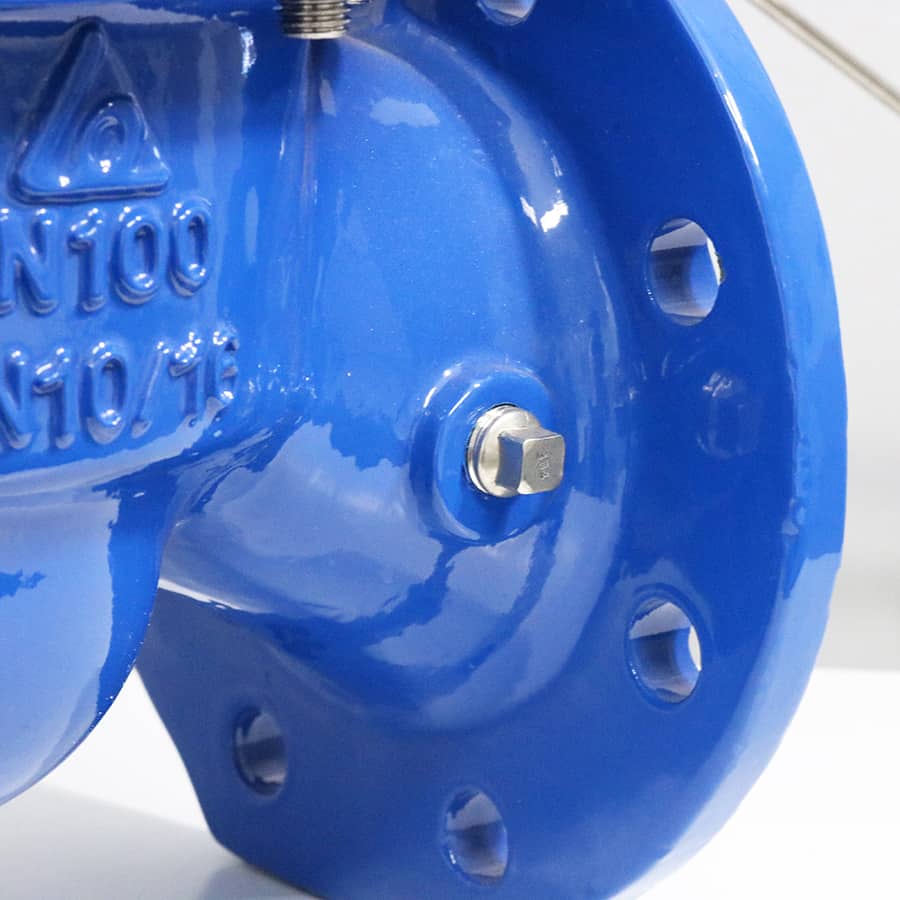

- Thân và nắp van: Thiết kế hai đầu dạng mặt bích, được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm

- Ty van: được lắp cố định vào lá van, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét

- Lá van: dạng đĩa tròn, sản xuất từ gang cầu FCD450 được bọc 100% bằng cao su EPDM an toàn cho nguồn nước sạch.

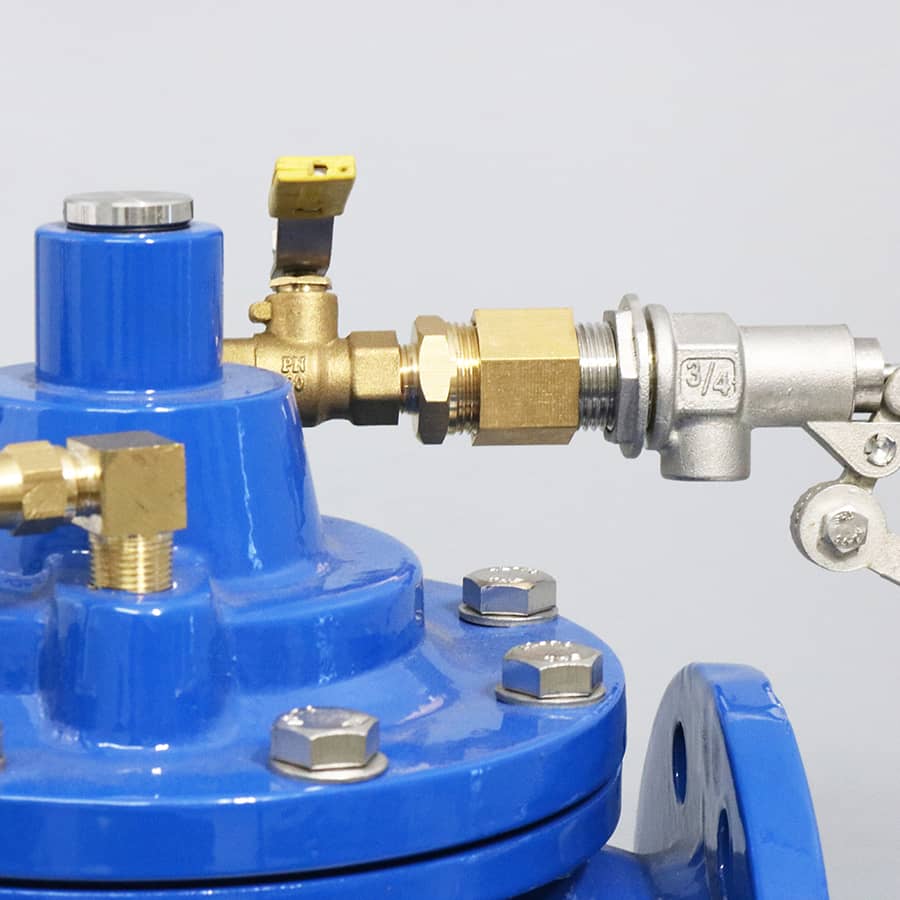

- Hệ thống ống dẫn: được làm bằng đồng thau, chống rỉ sét.

- Hệ thống phao: Gồm quả cầu thép chứa không khí gắn dạng ren với trục phao và cửa đóng bằng đồng.

Nguyên lý hoạt động:

Khi mực nước trong hồ bể dâng lên sẽ đẩy phao lên theo, đến mực nước định sẵn phao đẩy trục đóng đường ống dẫn lại, dưới áp lực của dòng nước lá van đóng, không cho nước qua đường ống chảy vào bể. Khi mực nước hạ xuống, phao hạ xuống theo kéo trục mở đường ống cho nước chảy qua tác động mở lá van để dòng nước chảy vào bể, hồ chứa.

Ưu điểm:

- Hoạt động hoàn toàn tự động dưới tác động của áp lực nước.

- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.

- Có thể tính toán chính xác được mực nước mong muốn

Lưu ý khi lắp đặt:

Van phao được lắp đặt vào hệ thống mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:

- Lắp van đúng chiều hoạt động của van (được báo bằng ký hiệu chỉ hướng trên thân van).

- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.

- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín cho hệ thống.

- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.

- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.

- Thân van được lắp vào đường ống, hệ thống phao được lắp tại hồ, bể chưa ở mực nước mong muốn.

- Trước van phao nên lắp một van Y lọc để hạn chế rác vào van gây rách lá van, kẹt van
